ギアモーター・減速機(カタログ品)

ギアモーターとは
モーターの回転数(1500~1800回転/分)に減速機(歯車)を組合せる事により出力時の回転数を落とし、出力軸のトルク(パワー)を上げる装置です。
ギアの組合せが「速比」で表現され、モーター回転数÷速比がおおよその出力軸回転数になります。
速比の数値が大きくなるほど出力軸回転数が遅くなり、その分出力軸への伝達トルクはアップします。
またモーターの容量(W)が大きくなればトルクがアップします。
標準ギアモーター・減速機 SG-P1シリーズ
プライスNo.1
当社、海外関連会社との提携をより強化することにより部品調達方法の改善、設計変更・加工方法により、低価格化を実現する事が出来ました。

減速機デザインを一新
ケーシングのデザインを一新し、強度アップを図りました。
内部ギヤにおいては、独自加工技術でタフで低騒音な仕上がりとなっております。
内部ギヤにおいては、独自加工技術でタフで低騒音な仕上がりとなっております。

軽量・コンパクト
三相モーターにアルミフレームを採用することにより大幅な軽量・コンパクト化を実現しました。

全機種端子箱の標準化
三相・単相の全機種に端子箱を標準化。位置についても自由度をもたせました。
三相については、端子台付きで使いやすさをアップしております。
三相については、端子台付きで使いやすさをアップしております。

グリース漏れ対策
ケーシングの入・出力部にオイルシールを2個使用しております。
従来寿命時間の約2倍程度の長寿命化を図っています。(当社比)
注)運転時間、負荷、環境等によりシール寿命は変わります。
従来寿命時間の約2倍程度の長寿命化を図っています。(当社比)
注)運転時間、負荷、環境等によりシール寿命は変わります。

製品一覧
高効率IE3平行軸ギアモーター
- 型式:TML(B)2/ TMF(B)2/ TMK(B)2
- モーター容量:0.75kW~3.7kW
- 減速比:1/5~1/200

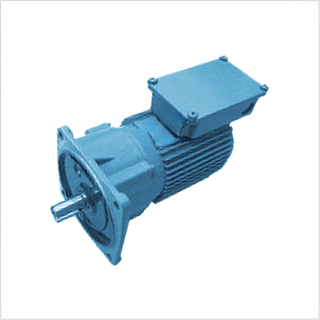

三相平行軸ギアモーター
- 型式:TML(B)2/ TMF(B)2/ TMK(B)2
- モーター容量:0.1kW~3.7kW
- 減速比:1/5~1/1200

単相平行軸ギアモーター
- 型式:SML(B)2/ SMF(B)2
- モーター容量:0.1kW~0.75kW
- 減速比:1/5~1/1200

三相クラッチブレーキ付ギアモーター
- 型式:TMLCB2/ TMFCB2
- モーター容量:0.2kW~0.74kW
- 減速比:1/5~1/200

平行軸両軸形減速機
- 型式:WL2/ WF2
- モーター容量:0.1kW~1.5kW
- 減速比:1/5~1/1200

平行軸マウント形減速機
- 型式:SL2/ SF2
- モーター容量:0.1kW~1.5kW
- 減速比:1/5~1/200

三相直交軸ギアモーター
- 型式:TMHL(B)
- モーター容量:0.1kW~1.5kW
- 減速比:1/5~1/240

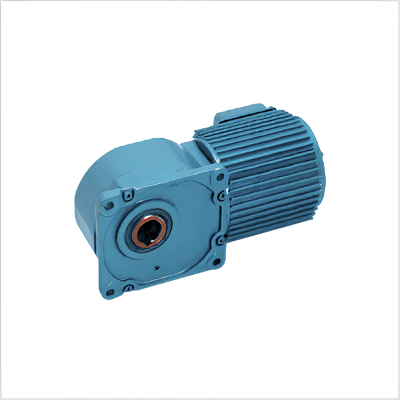

三相直交中空軸ギアモーター
- 型式:TMHF(B)
- モーター容量:0.1kW~1.5kW
- 減速比:1/5~1/240

小型三相中空軸ギアモーター
- モーター容量:25W~90W
- 減速比:1/5~1/600

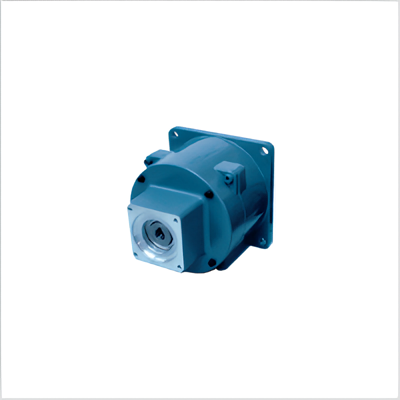

ブラシレスモーター用減速機
- 型式:SKVL2/ SKVK2/ SKVC2
- モーター容量:0.1kW~0.75kW (□60~80)
- 減速比:1/5~1/50

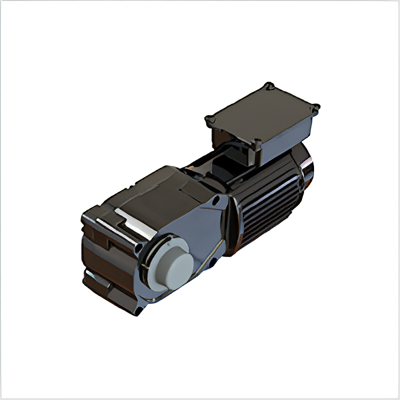

過負荷検知付ギアモーター
(電流検知式)
- モーター容量:0.1kW~0.4kW
- 減速比:1/5~1/400

過負荷検知付ギアモーター
(トルク検知式)
- モーター容量:0.1kW~0.75kW
- 減速比:1/5~1/400

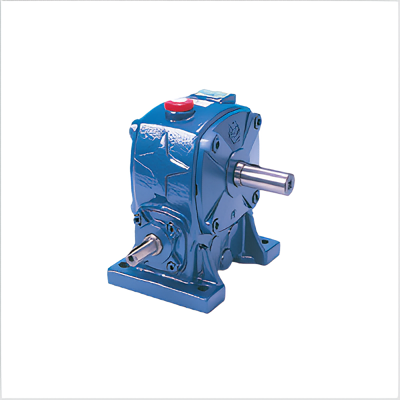

ウォーム減速機 LMシリーズ
- 型式:LMH/ LML/ LMV
- 芯間距離:50~135
- 減速比:1/10~1/60
