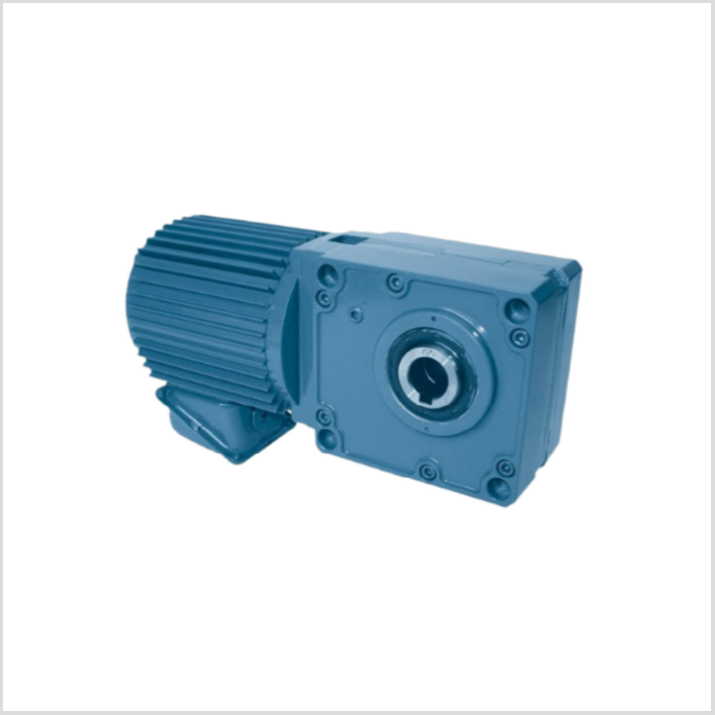

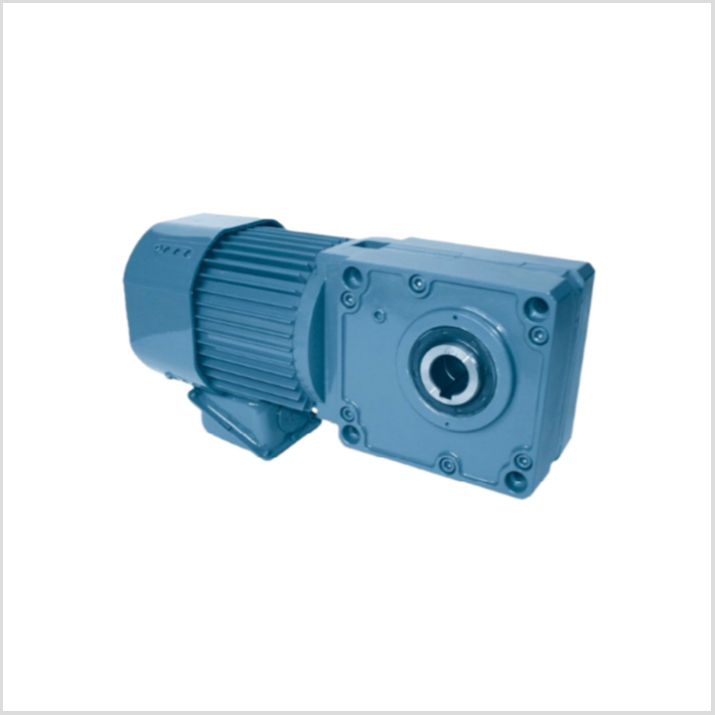

HEX中空軸ギアモーター
型式呼称
| シグマー ギアモーター |
型式 | モーター容量 | 減速比 | オプション |
|---|---|---|---|---|
| SG-P1 | TMH B 2 | 01 | 10 | W H |
| (1) | (2) (3) (4) | (5) | (6) | (7) (8) |
| (1) | シグマー ギアモーター |
SG-P1 | SG-P1シリーズ |
|---|---|---|---|
| (2) | 商品種別 | TMH | 三相モーター付HEXタイプ |
| (3) | ブレーキ | 記号無し B |
ブレーキ無し ブレーキ付 |
| (4) | シリーズ名 | 2 | SG-P1シリーズ記号 |
| (5) | モーター容量 (IE1効率) |
01 02 04 |
0.1kW 0.2kW 0.4kW |
| (6) | 減速比 | 10 120 |
1/10 1/120 |
| (7) | オプション | 空欄 W |
標準電圧モーター 異電圧モーター |
| (8) | オプション | H J SC |
ブレーキ解除レバー付き ブレーキ解除レバー保持装置付 安全カバー付 |
＊オプション価格については、最寄りの営業所又は販売店にお問い合わせ下さい。
＊異電圧モーターのご注文の際は、電圧のご指定をお願いします。
機種構成 外形・仕様図（PDF）／ＣＡＤデータ（DXF)
HEX 中空軸ギアモーター
| 型式 | モーター容量 | 減速比 | ブレーキ無し | ブレーキ付 | ||
|---|---|---|---|---|---|---|
| 外形・ 仕様図 |
CAD データ (DXF) |
外形・ 仕様図 |
CAD データ (DXF) |
|||
| TMH(B)2 | 01 (0.1kW) |
10/15/20/ 30/40/50/ 60/80/ 100/120 |
 |
 |
|
|
| 02 (0.2kW) |
10/15/20/ 30/40/ 50/60 |
|
|
|
|
|
| 80/100/120 | |
|
|
|
||
| 04 (0.4kW) |
10/15/20/ 30/40/ 50/60 |
|
|
|
|
|
