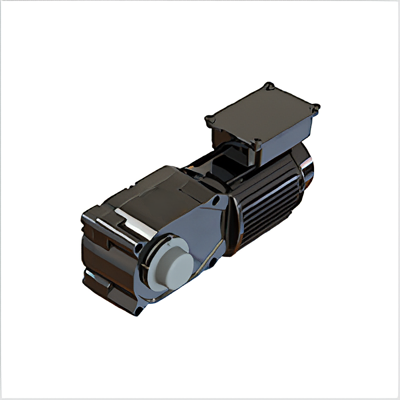

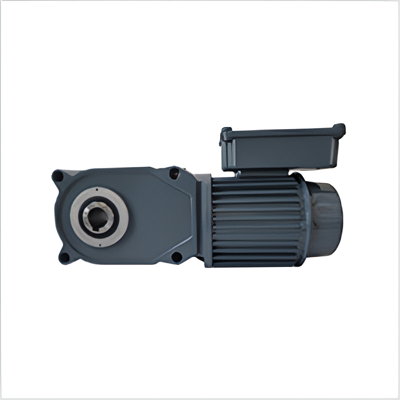

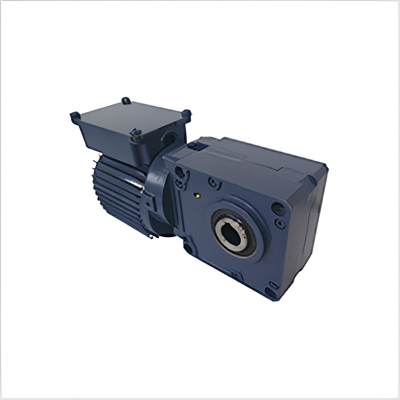

過負荷検知付ギアモーター (トルク検知式)
主な機能
モータ過負荷時に設定トルクを検知し、マイクロスイッチが動作いたします。
この信号接点にてモータが停止するように制御〔回路遮断〕していただくことでモータを保護することが可能です。
この信号接点にてモータが停止するように制御〔回路遮断〕していただくことでモータを保護することが可能です。
-
電流検知式と異なりモータシャフトスラスト動作検知方式の為、電圧変動による誤作動はございません。
- 電流検知式と異なりインバーターでの駆動が可能です。
-
電流検知式と異なり異電圧モータの対応が可能です。
主な機能1
モータシャフトスラスト動作検知方式の為、電圧変動による誤作動はございません。
主な機能2
インバーターでの駆動が可能です。
主な機能3
異電圧モータの対応が可能です。
基本仕様
| 項目 | 仕様 |
|---|---|
| 定格電圧 | 200/200/220V その他異電圧 |
| 定格周波数 | 50/60/60Hz |
| モータ容量 | 0.1kW～0.2kW |
| 保護方式 | IP54 (通線穴は除く) |
| 減速比率 | 1/200・220・240・330・360・400 |
| 検知トルク設定 | 160・180・190 ±30% (N・m) |
| マイクロスイッチ仕様 | AC250V 3A AC125V 5A 最小適用負荷 DC5A 160mA |
| 端子台仕様 | 角座金ネジM4、端子幅9mm以下 |
使用環境
| 項目 | 仕様 |
|---|---|
| 据付場所 | 屋内 |
| 周囲温度 | -15～40℃ |
| 周囲湿度 | 85％ 以下 |
| 高度 | 1000ｍ 以下 |
| 振動 | 0.5G 以下 |
| 雰囲気 | 腐食性ガス・蒸気がなく、塵埃・水がかからない換気の良い場所 |
機種構成
| 型式 | モーター容量 | 減速比 | 外形・仕様図 | CADデータ(DXF) |
|---|---|---|---|---|
| TMH2 | 0.1kW | 330/360/400 |  |
 |
| 0.2kW | 200/220/240 | |
|
